Galería técnica de anillos radiales DIN 6799

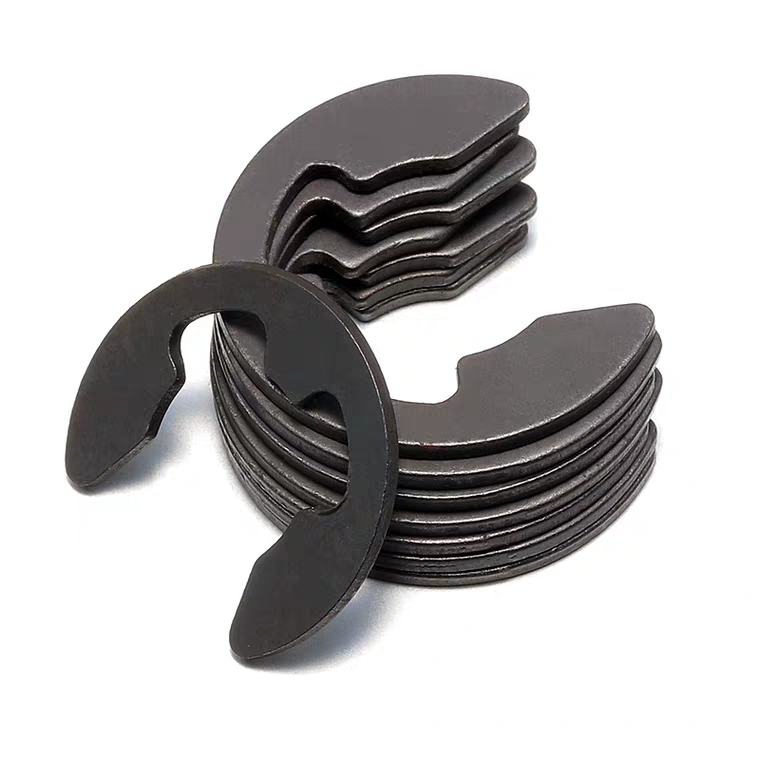

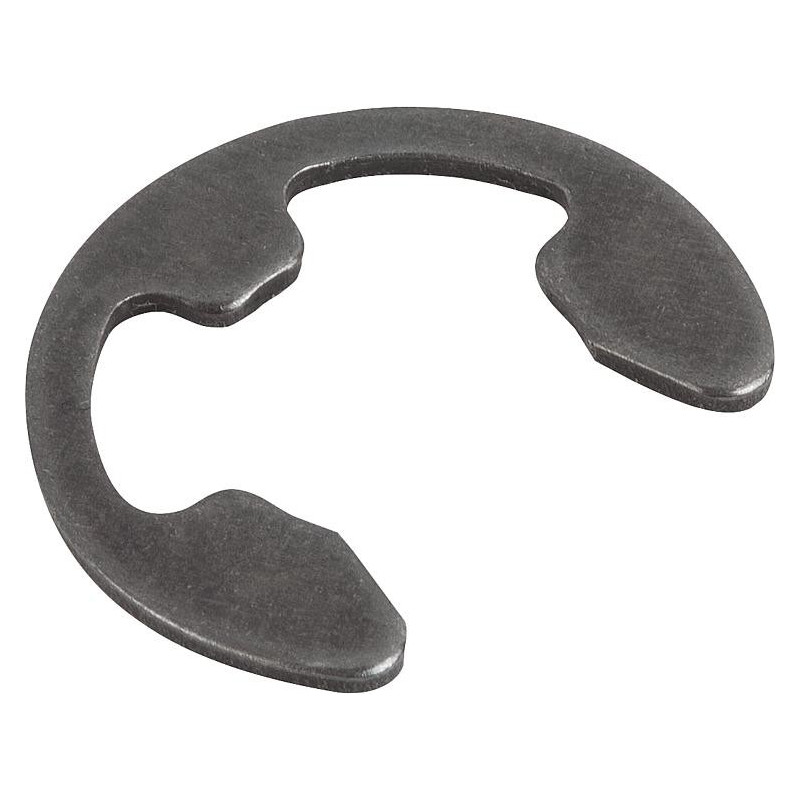

Ilustraciones generadas para Normacol que muestran la morfología típica de los anillos radiales DIN 6799: vista frontal, perspectiva montada y detalle en ranura. Úsalas en presentaciones o fichas de ingeniería internas.
¿Qué es un anillo radial DIN 6799?
También conocidos como anillos radiales o clips radiales, los DIN 6799 se montan lateralmente sobre ranuras superficiales y proporcionan retención axial en ejes pequeños. Son imprescindibles en mecanismos de precisión, electrodomésticos, balancines, juguetes, válvulas de control y equipos industriales donde el espacio radial es limitado.
- Instalación rápida sin desmontar el eje por completo.
- Distribución uniforme de carga en tres puntos de contacto.
- Disponibles en acero al carbono fosfatado, acero inoxidable y acero inoxidable 301 templado.
- Compatibles con estándares ISO 8748 y SAE para anillos radiales.
Normacol: representante oficial de estándares globales
Somos importadores directos de las marcas líderes en anillos DIN 471, DIN 472 y DIN 6799. Trabajamos con fabricantes europeos certificados ISO/TS que garantizan cumplimiento estricto de tolerancias DIN y disponibilidad de fichas MDS según la industria (automotriz, alimentos, petroquímica).
Desde Bogotá atendemos a clientes en toda Colombia con tiempos de entrega competitivos. Entregamos desde lotes mínimos para mantenimiento hasta órdenes masivas para OEM, con trazabilidad, certificados de materia prima y asesoría en equivalencias con normas ANSI/SAE. Con Normacol obtienes estándares originales con respaldo técnico local.
Cobertura Normacol Colombia para anillos Seeger DIN 6799
La red de Normacol Colombia asegura disponibilidad inmediata de anillos Seeger DIN 6799 para industrias radicadas en Bogotá, Medellín, Cali, Barranquilla y demás ciudades principales. Coordinamos entregas exprés y soporte técnico especializado para tus líneas de mantenimiento.
- Atención nacional: logística diaria desde Bogotá a todo el territorio colombiano.
- Soporte experto: asesoría sobre selección de medidas DIN 6799 basada en tu aplicación.
- Integración comercial: precios corporativos y facturación local a través de Normacol.

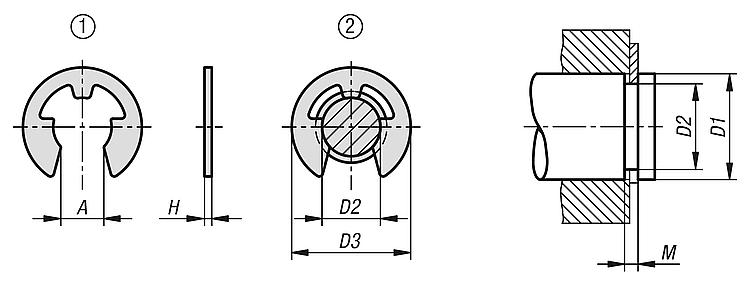

Geometría del anillo radial DIN 6799
La geometría DIN 6799 se define por tres garras equidistantes que abrazan la ranura. Las dimensiones clave son:
- Diámetro nominal (d1): eje donde se instala el anillo.
- Altura total (h): define la proyección sobre el eje.
- Apertura (g): intervalo entre puntas que permite la inserción.
- Espesor (s): determina la resistencia axial y compatibilidad con la ranura.
En Normacol validamos cada lote con calibres especiales que garantizan la elasticidad y la fuerza de retención especificada por DIN.
Materiales certificados para anillos radiales
- Acero para resortes EN 10132-4 (DIN 17222): tiras laminadas en frío para diámetros entre 1,2 mm y 30 mm, ideal para aplicaciones estándar con exigencia de elasticidad estable.
- Acero inoxidable A4 (AISI 316L / W.N. 1.4404): disponible entre 1,5 mm y 19 mm, recomendado para ambientes con humedad, neblina salina o contacto con alimentos.
- Acero inoxidable AISI 301 (W.N. 1.4310): utilizado en diámetros 24 mm y 30 mm cuando se requiere resistencia mecánica elevada junto a buena recuperación elástica.
Rangos de dureza según diámetro
Acero al carbono EN 10132-4
Diámetros de 1,2 a 30 mm: dureza HV 460 – 580 (aprox. HRC 46 – 54) garantizando retención axial constante incluso con vibraciones.
Inoxidable A4 (AISI 316L)
- Ø 1,5 – 3,2 mm: resistencia 1176 – 1274 N/mm².
- Ø 4 – 6 mm: resistencia 981 – 1079 N/mm².
- Ø 7 – 8 mm: resistencia 931 – 1030 N/mm².
- Ø 9 – 19 mm: resistencia 882 – 981 N/mm².
Inoxidable AISI 301
Diámetros 24 y 30 mm: resistencia 883 – 981 N/mm² (90 – 100 kg/mm²), óptima para montajes radiales de alta carga.
Acabados superficiales estándar
Protección anticorrosiva
- Ø 1,2 / 1,5 / 1,9 mm: acabado autopasivado y aceitado.
- Ø 2,3 – 7 mm: fosfatado y aceitado para mejorar adherencia y resistencia a la fricción.
- Ø 8 – 30 mm: acabado autopasivado y aceitado para reducir desgaste superficial.
Recubrimientos adicionales
Opciones de zincado electrolítico en diámetros 1,5 – 30 mm para incrementar la resistencia a la corrosión sin comprometer la flexibilidad del anillo.
Montaje radial eficiente
Los anillos radiales DIN 6799 se instalan empujando la pieza dentro de la ranura con pinzas específicas. Para líneas de ensamblaje se ofrecen variantes apiladas en varillas compatibles con dispensadores automáticos y herramientas de montaje rápido. Esto reduce los tiempos de reposición y garantiza repetibilidad durante el armado.
Checklist antes de seleccionar DIN 6799
- Mide el diámetro del eje o pasador donde se ubicará la ranura superficial.
- Confirma el espesor (s) y la apertura (g) del anillo que recomienda la tabla DIN 6799.
- Evalúa la carga axial y la vibración del sistema para decidir material y tratamiento.
- Verifica el espacio lateral disponible para las tres puntas del anillo.
- Solicita la ficha técnica y el torque máximo para tu aplicación.
Tabla resumida de medidas DIN 6799
Consulta referencias frecuentes y accede a la ficha individual. Si necesitas otro diámetro radial, contáctanos y enviaremos la tabla completa en Excel.
Preguntas frecuentes DIN 6799
¿Cómo se instala un anillo radial?
Utiliza una pinza de punta fina para abrir ligeramente el anillo y deslizarlo lateralmente sobre la ranura. Evita sobre-expandirlo para no perder elasticidad.
¿Puedo usar un anillo radial en ejes templados?
Sí, siempre que la ranura esté bien mecanizada. Para ejes muy duros recomendamos versiones en acero inoxidable con tratamiento especial.
¿Qué tolerancia debe tener la ranura?
Consulta la tabla DIN 6799 donde se especifican anchos y profundidades para cada diámetro. La tolerancia habitual es H13.
¿Existen anillos radiales en acero inoxidable?
Sí, suministramos versiones en AISI 301 y AISI 420 para ambientes con humedad, alimentos o presencia de químicos.
